Componentes de un proyecto real en Autodesk Inventor 2013

Posted by inenfive  |  Tagged as: , ,

Este post es gracias a todos los que escribieron y pidieron que se realice un tutorial de cuales son los componentes de un diseño real, claro que desarrollado desde cero hasta la elaboración de planos en Autodesk Inventor 2013.

Así de que empezamos mencionando los pasos para realizar un proyecto:

Paso 1: Tener la idea del proyecto; en nuestro caso nos pidieron diseñar un pistón de freno, para poder reproducirlo a escala.

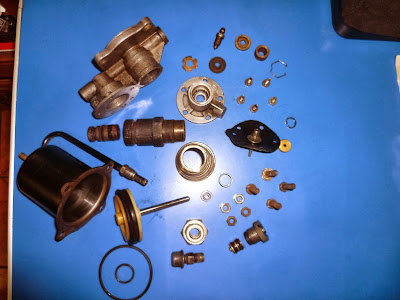

Pistón de Freno Real
Paso 2:  EMpezamos a diseñar cada una de las piezas mecánicas, por ende usamos el software de diseño Autodesk Inventor 2013 como vemos a continuación.

Paso 3: Realizar el ensamble de las piezas creadas anteriormente.

Paso 4: Realizar la Explosión del proyecto ensamblado en el programa.
Paso 5: Y por ultimo, se realizan los planos de ensamble, explosión y despiece.
Plano de Plano de Despiece

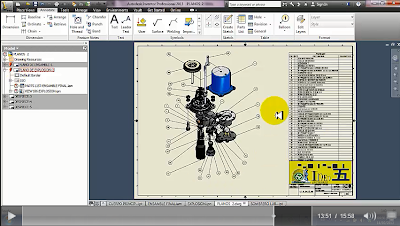

Plano de Explosión

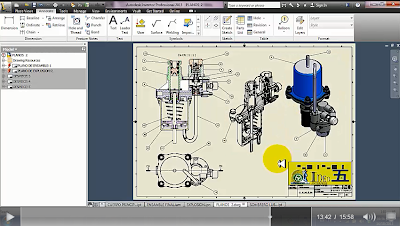

Plano de Ensamble

Ver video en Inventor:

 DESCARGAR AQUÍ:
